前言
YBS5小體積AC/DC模塊電源是我公司最新推出的標準系列，功率5W，具有體積小、功率密度高、輸入范圍寬、隔離耐壓高等特點，廣泛應用于通信、工業控制及自動化、電力自動化、儀器儀表等領域。
YBS5系列特點
◆ 標準外形：50.8mm×25.4mm×15.2mm
◆ 輸出功率5W
◆ 輸入電壓85Vac ~305Vac
◆ 輸出短路保護，間歇方式，自恢復
◆ 4000Vac隔離電壓
◆ -25℃~95℃工作外殼溫度
◆ EMI符合EN55022 Class A（裸機）/Class B（推薦電路）
外形圖

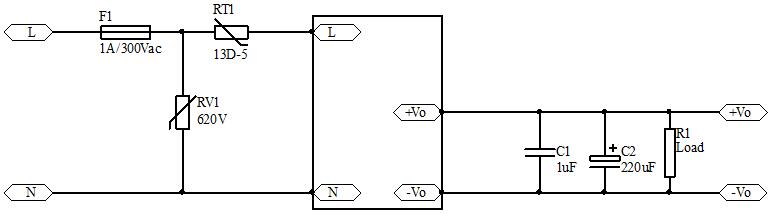

基本應用連線

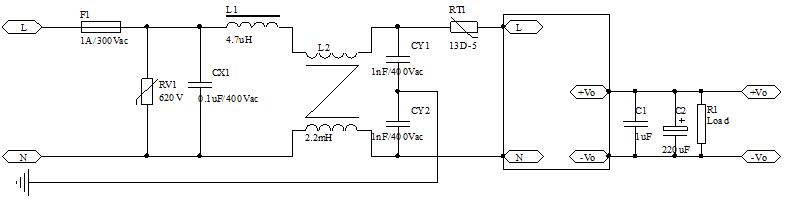

EMC推薦電路
F1選1A/300Vac的慢熔斷熔斷器，RT1、RV1分別為熱敏電阻、壓敏電阻，壓敏電阻的通流量至少應不小于3KA，電壓為500V～650V。
L1、L2、CY1、CY2、CX1等主要作用是濾除線路上的差模和共模干擾。對于本產品L1取4.7μH， L2取電感量為2.2mH的共模電感。CY1、CY2取1nF/400Vac,CX1取0.1μF/400Vac。C1為陶瓷電容，去除高頻噪聲作用，C2為高頻低阻電解電容。

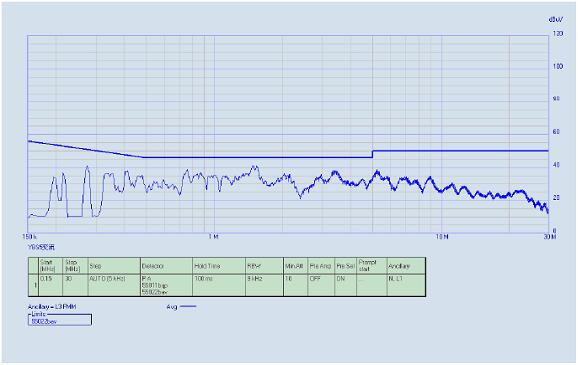

典型EMI傳導測試波形（EN55022 ClassB）
YBS5系列寬壓產品為我公司標準工業級產品，更多產品敬請致電我司010-62930090咨詢。
